Pro ty, kteří chtějí mít terasu bez viditelných vrutů, je vhodným řešením skrytá montáž terasových prken pomocí terasového systému QUADRO CLIP.
Klipy zajišťují čistý vzhled povrchu a pevné spojení prken s podkladní konstrukcí. Při montáži vytvářejí dilatační mezeru 9 mm mezi prknem a nosníkem, která zlepšuje odvětrání, a mezeru 4 mm mezi jednotlivými prkny, kterou lze v případě potřeby zvětšit pomocí doplňkového vymezovacího prvku.
Montáž je rychlá a snadná, proto jsou klipy oblíbené mezi montážními firmami. Systém je vhodný pro dřeviny, jako je smrk, modřín, sibiřský modřín, červený smrk a borovice, včetně jejich variant v provedení thermodřevo.
Jak systém QUADRO CLIP funguje

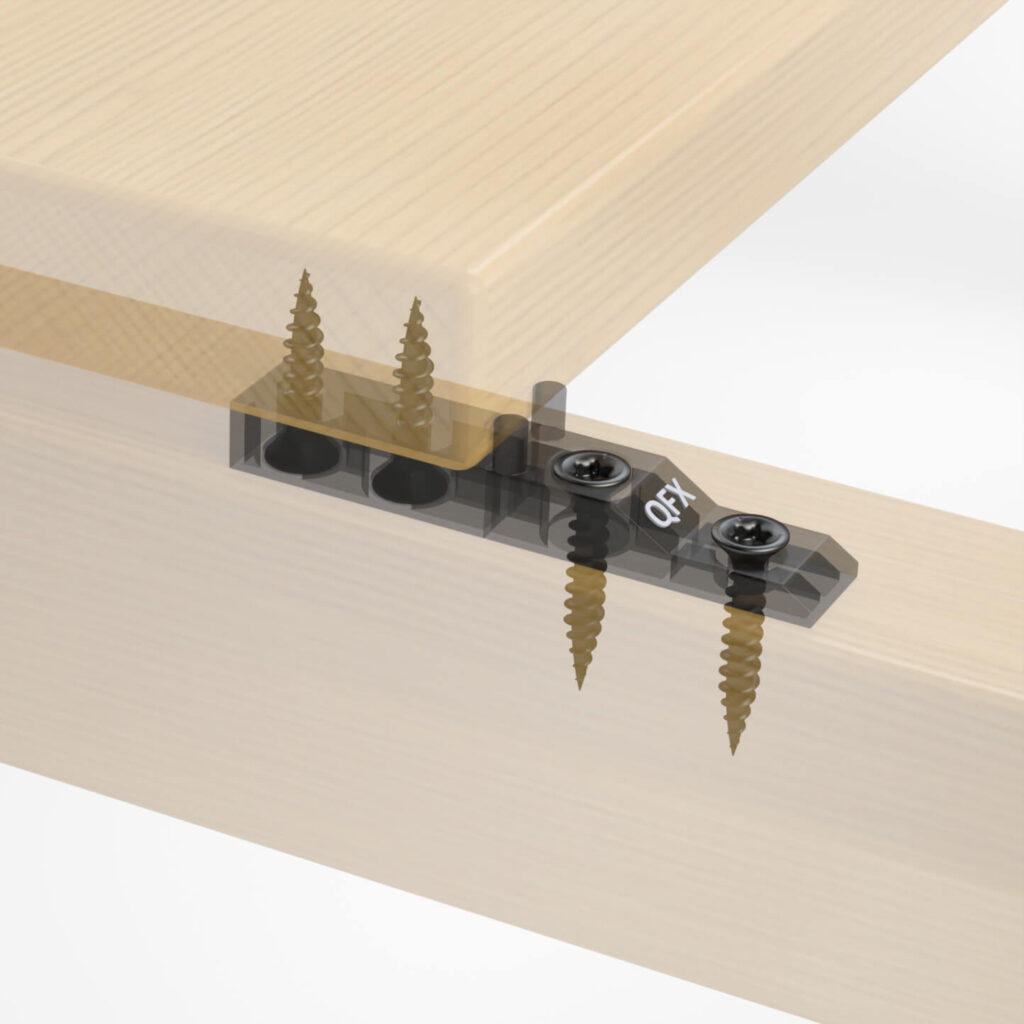

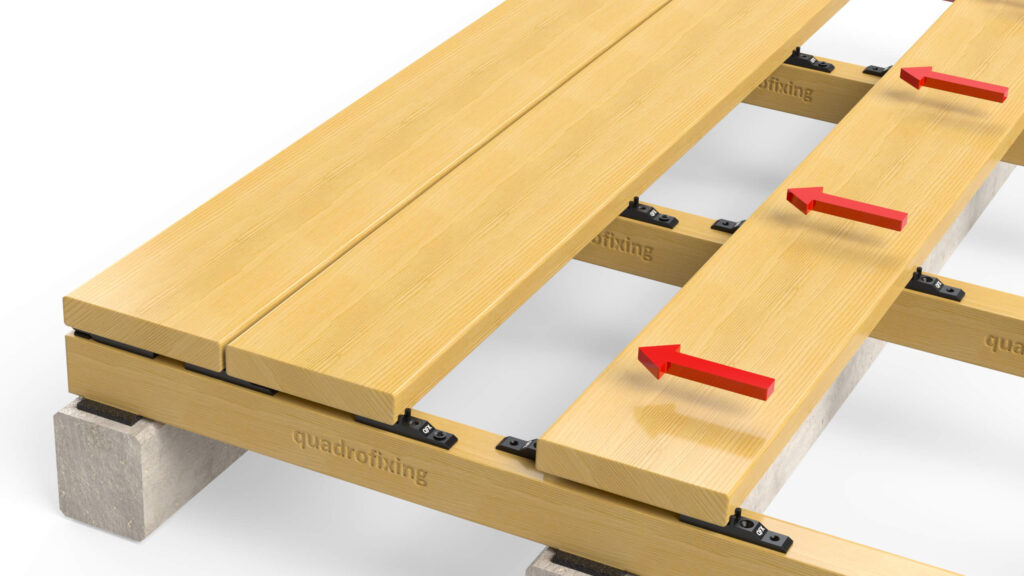

Klipy se nejprve přišroubují ke spodní části terasového prkna. Při pokládce se jedna strana klipu zasune pod již položené prkno a druhá strana se přišroubuje k nosnému hranolu.
Začátek terasy lze elegantně vyřešit díky tomu, že klip má malé „zobáčky“, které do sebe přesně zapadají. U prvního prkna se vyjmou kolíky z klipu, klip se otočí a namontuje na hranol i terasové prkno tak, aby do sebe správně zapadly. Druhá strana prkna se následně připevní k hranolu klasickým způsobem.
Ve většině případů se montáž ukončuje obdobně jako u prvního prkna, přičemž poslední prkno se z bezpečnostních důvodů navíc zajistí i viditelnými vruty. Tento postup umožňuje zcela skryté kotvení terasy, při kterém zůstává povrch bez otvorů a viditelných vrutů.
VIDEO: Praktická ukázka montáže systému QUADRO CLIP pro skryté kotvení terasových prken.

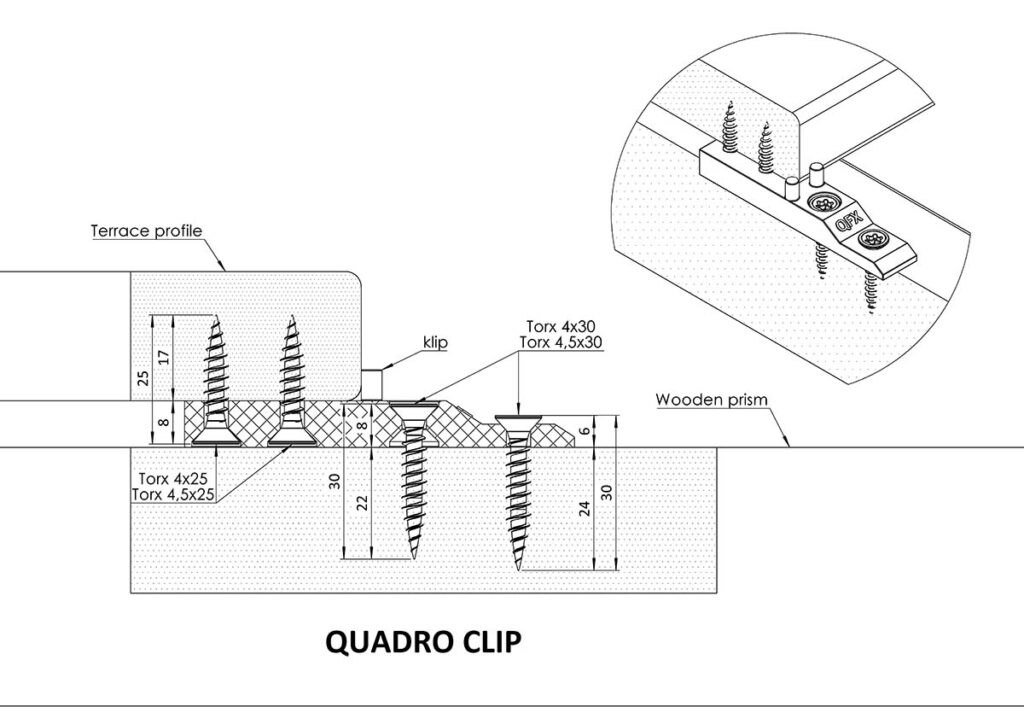

Montážní řez systému QUADRO CLIP – rozměry a osazení vrutů v klipu, terasovém prknu a dřevěném hranolu
Výhody oproti kotvení s viditelnými vruty
Hlavní výhodou oproti kotvení s viditelnými vruty je čistý vzhled terasy bez viditelných spojů. Povrch zůstává hladký a nerušený, což ocení každý, kdo klade důraz na detail a celkový vzhled terasy.
Další výhodou je jednodušší montáž, při které se používá pouze jeden montážní prvek. Klip zároveň vytváří potřebnou dilataci mezi jednotlivými prkny i mezi prknem a nosným hranolem, takže montáž probíhá přesně a bez nutnosti použití dalších distančních pomůcek.
Materiál a konstrukce klipů

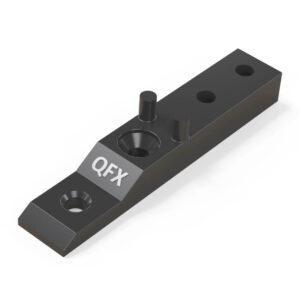

Klipy QUADRO CLIP jsou vyrobeny z polyamidu PA6 vyztuženého skelnými vlákny. Použitý materiál je pevný, stabilní a odolný vůči UV záření i dlouhodobému mechanickému namáhání. Klipy si zachovávají tvarovou stálost a jsou vhodné pro použití v exteriérových podmínkách.

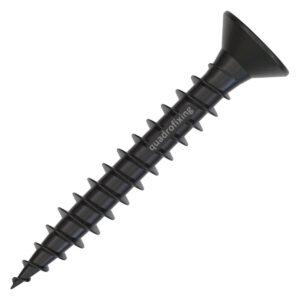

K montáži jsou dodávány nerezové vruty C2 s černou antikorozní úpravou a kluzným voskem, který snižuje odpor při zašroubování. Použité vruty jsou vyrobeny z kalené nerezové oceli C2 a jsou magnetické, díky čemuž se s nimi velmi dobře pracuje pomocí magnetického bitu. Vrut je při montáži stabilně uchycen a práce je tak jednodušší a rychlejší.

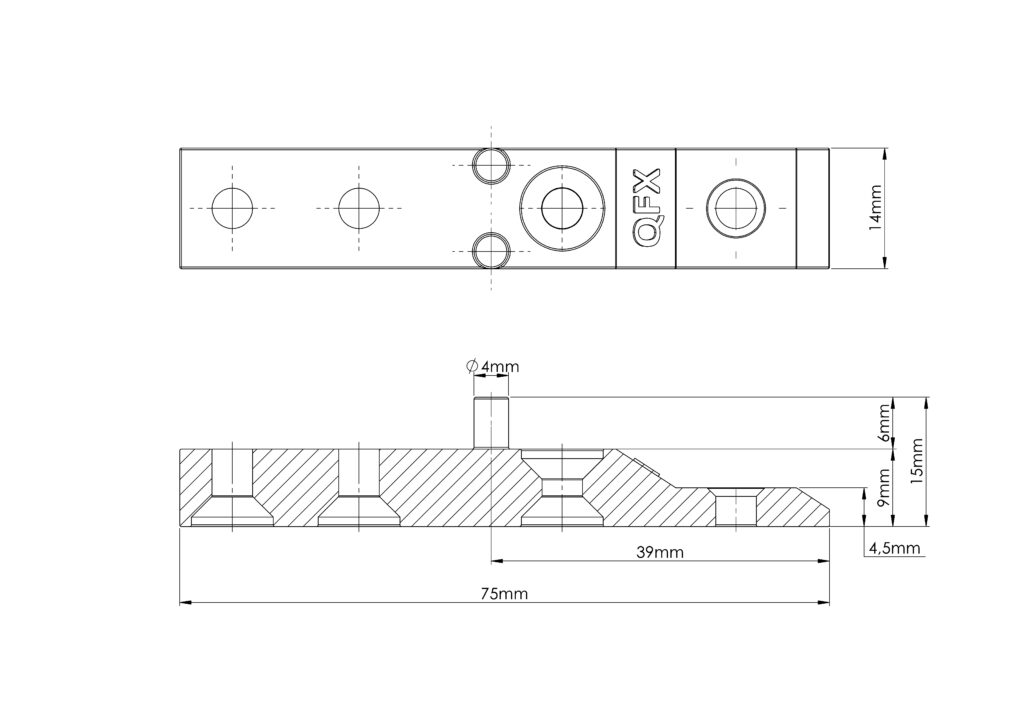

Technický výkres klipu s rozměry
Dilatace a odvětrání
Při montáži dřevěných teras má správná dilatace zásadní význam. Klip vytváří:
mezeru 9 mm mezi prknem a nosným hranolem – zajišťuje odvětrání spodní strany dřeva,
mezeru 4 mm mezi jednotlivými prkny – vhodnou pro měkké jehličnaté dřeviny.
Pokud projekt vyžaduje větší odstup mezi prkny, lze mezeru zvětšit pomocí doplňkového vymezovacího prvku.
Při montáži se rovněž doporučuje použít terasovou pásku na horní stranu nosných hranolů, která omezuje pronikání vlhkosti do roštu a prodlužuje jeho životnost.
Vhodné dřeviny a materiály
Terasový systém QUADRO CLIP je určen pro dřeviny s menšími objemovými změnami, jako jsou smrk, modřín, sibiřský modřín, červený smrk, borovice a thermodřevo.
Vhodný je také pro rozměrově stabilní materiály, například douglasku nebo WPC.
Klipy jsou vhodné rovněž pro hliníkový terasový profil QFX-ALU, který má integrované drážky pro rychlé a přesné zachycení vrutu. Díky tomu se vrut při montáži „neprotáčí“ a okamžitě se zafixuje ve správné poloze, což výrazně urychluje montáž na hliníkový rošt.
Naopak pro velmi husté a výrazně „pracující“ dřeviny, jako jsou Cumarú, Massaranduba nebo akát, se skrytá montáž obecně nedoporučuje.
Obsah balení a spotřeba
V balení QUADRO CLIP se nachází 200 ks klipů, nerezové vruty a montážní bit. Pro doplnění stávajících realizací je k dispozici také balení QUADRO CLIP 100 ks bez vrutů.
Při běžných roztečích nosných hranolů se spotřeba pohybuje přibližně 33–35 klipů na 1 m², takže jedno balení vystačí na montáž zhruba 5,5–6 m² terasy.
Nejčastější chyby
Mezi nejčastější chyby při montáži patří:
příliš velká rozteč nosných hranolů → průhyb prken a přetížení klipů
nevhodný nebo nedostatečně stabilní rošt → např. WPC profily bez dostatečné tuhosti
nesprávný utahovací moment → stržení závitu
montáž na neodvětraný podklad → zadržování vlhkosti
Při dodržení základních montážních zásad je systém stabilní, přesný a bezproblémový při instalaci.
Praktické zhodnocení
QUADRO CLIP je vhodný pro ty, kteří chtějí terasu bez viditelných vrutů a upřednostňují čistý vzhled povrchu. Při správné volbě dřevin, kvalitním roštu a dodržení montážního postupu poskytuje systém spolehlivé a dlouhodobé skryté kotvení terasy.
Jako alternativu ke klipům lze použít také boční kotvení terasových prken.
